Tutoriel PlayStation 2 (PS2) FAT uniquement sur la modification IDE en SATA de l'adaptateur réseau officiel de Sony, vous permettant ainsi de mettre dans la PS2 FAT un HDD jusqu'à 2To en SATA.
Prendre un adaptateur réseau officiel plutôt qu'un clône chinois vous permet d'avoir une meilleure compatibilitée avec les logiciels que vous installerez par la suite, comme les iso PS2. Le clône chinois fait également abstraction du port RJ45 et c'est bien dommage, le RJ45 s'avère très utile avec de nombreux Homebrews.

L'outillage :

• Adaptateur reseau IDE PS2 Officiel
• Pcb SATA pour adaptateur reseau PS2
• Tournevis cruciforme adapté aux vis
• MAJ : Attention : certains modèles de lecteur réseau PS2 semblent utiliser des vis type Polydrive (T6), prévoir kit embout passe partout

C'est parti :

Adaptateur réseau PS2 débranché de la PlayStation 2 et PCB Sata de remplacement de l'IDE.

Commencez par dévisser les 6 vis (cercles rouges) de l'adaptateur réseau PS2, les mettre dans un récipient pour ne pas les perdre.

Retirez le cache aluminium de l'adaptateur. Vous avez accès aux 3 PCB constituant l'adaptateur. Le PCB principal gérant la connexion avec votre PS2 ainsi que la partie éthernet RJ45. Un PCB pour l'alimentation des hdd IDE (à gauche) et le dernier pour la partie Data de l'IDE (à droite). Nous remplaçons ces 2 PCB par notre SATA.

Dévissez les 8 vis (cercles rouges) des PCB IDE de votre adaptateur.

Débranchez le connecteur du PCB d'alimentation IDE (PCB de gauche) en prenant garde de ne pas sectionner un fil électrique.
Puis retirez la nappe des Data (PCB de droite), pour ce faire, il faut sur le connecteur blanc écarter l'embout noir (il joue un rôle de pince sur la nappe). Sans forcer la nappe doit s'extraire. Surtout ne pas forcer au risque de détruire la nappe.

Prendre le PCB principal pour lui extraire sa nappe Data de Sony, en ouvrant au préalable le connecteur. En effet votre PCB Sata est fournis avec sa propre nappe de Data, nous devons l'utiliser sinon il vous sera impossible de remonter correctement l'adaptateur.

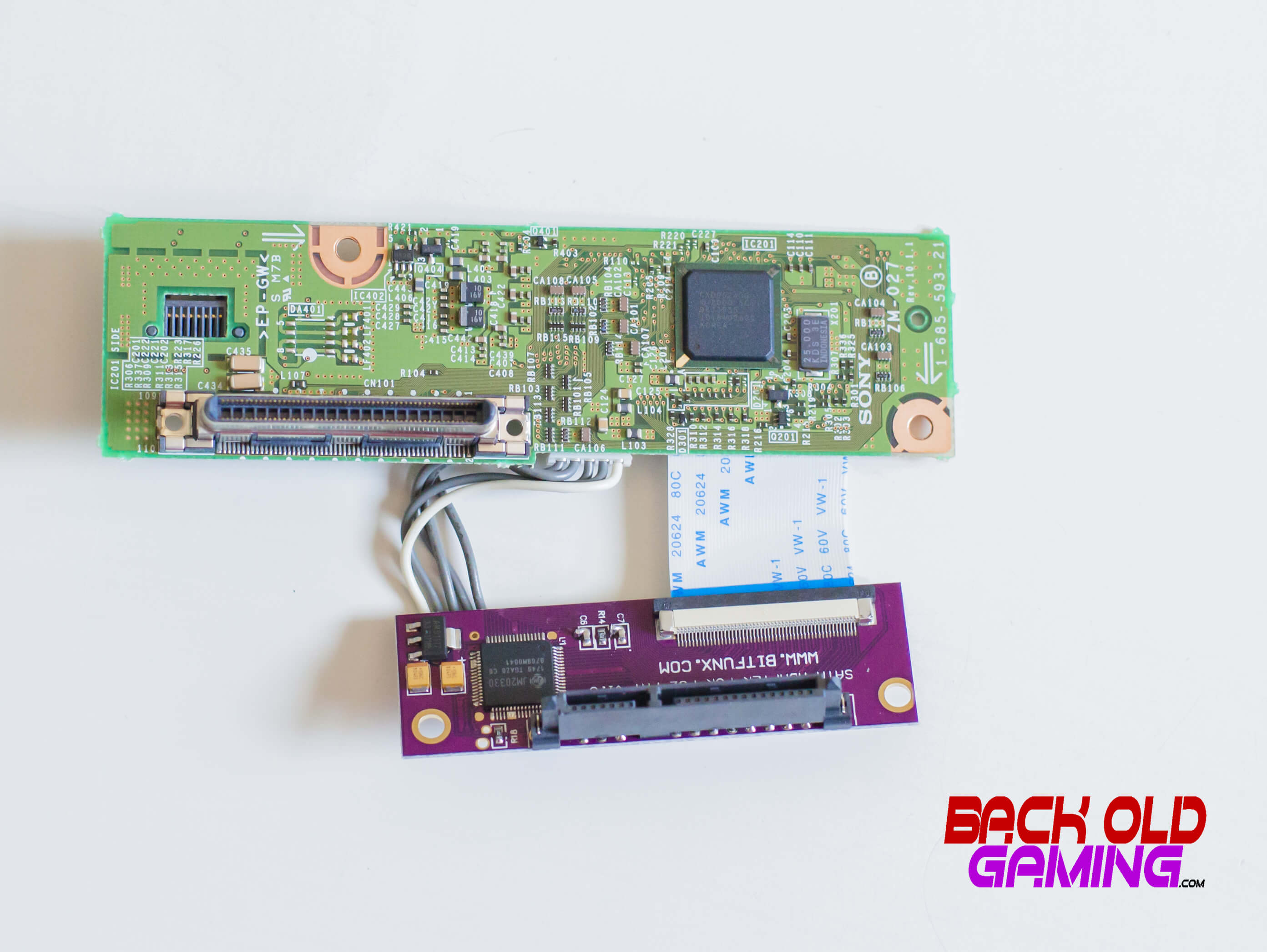

Reliez en connectant nappe de Data et fils électriques, le PCB principal à votre PCB Sata. Pensez a bien refermer (coller la languette noire à la partie blanche du connecteur) le connecteur Data.

Avec le kit visserie fournis dans votre PCB Sata, fixez le PCB Sata sur le support métallique en ajoutant les petites rondelles en plastique (regardez bien la photo) sinon court-circuit...

Replacez tous les éléments dans le boiter de l'adaptateur (ne pas hésiter a plier légèrement fils et nappe). Puis remettre la protection aluminium et revissez le tout.

Vous pouvez dès à présent pluggué vote HDD Sata dans l'adaptateur Sony et le brancher à votre PlayStation 2.

Ce tutoriel est maintenant fini, votre Playstation 2 Fat est dorénavant apte a recevoir vos hdd Sata, il ne vous reste plus qu'a le formater avec votre PS2 pour le rendre exploitable par celle-ci.
