BOG vous propose un petit tutoriel sur le nettoyage ou le remplacement du port cartouche 72 pins capricieux de la Nintendo Entertainment System. Un problème majeur connu de tous survenant avec le temps : la non reconnaissance de la cartouche de jeu. Le premier réflexe est de souffler dans la cartouche puis tester si cela fonctionne, généralement oui. Seulement il s'agit d'un très mauvais réflexe qui accélère le processus d'oxydation du port cartouche 72 pins de la Nes.

L'outillage :

• Tournevis cruciforme adapté pour ne pas abîmer la tête des vis.
• Réceptacle pour y déposer les vis sans les perdre.
• Vinaigre d'alcool cristal
• Alcool à 90° (en pharmacie)
• Nettoyant aérosol contact électronique (facultatif)

Préambule :

Divers faits gênants détériorent notre expérience de jeu sur la Nes : la led rouge clignotante par la non reconnaissance de la cartouche d'un jeu PAL, ou un affichage fortement parasité sur l'écran. Assez souvent le fautif n'est autre que le connecteur cartouche 72 pins qui s'est oxydé. La Nintendo Entertainment System est très sensible à la qualité du signal transitant par ce port.

C'est parti :

Commencez par démonter complètement la console de jeu, pour vous y aider voici le tutoriel de BOG.

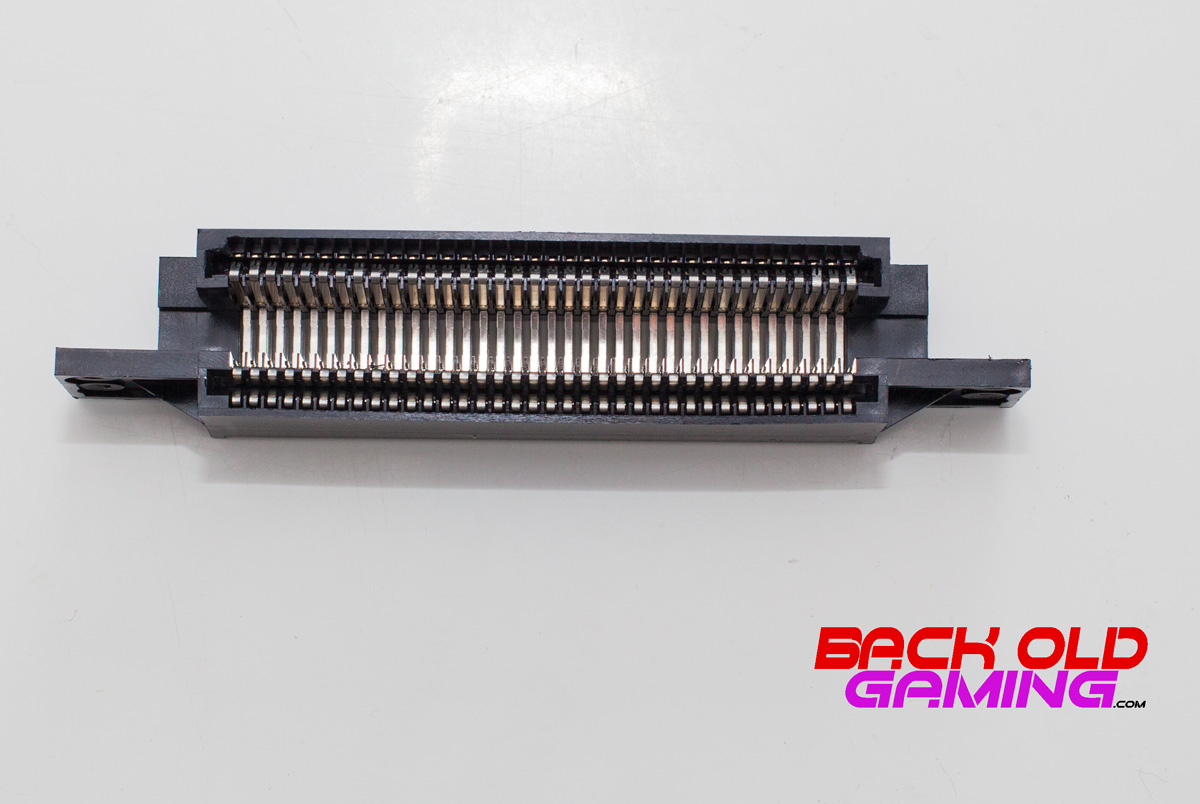

Une fois la carte mère de la Nintendo Entertainment System mise à nue, il faut sortir le connecteur cartouche 72 pins en tirant dessus sans casser la carte mère. Mettre de côté le connecteur 72 pins (nous y reviendrons sous peu). Avec l'alcool à 90°, imbibez un chiffon puis frottez fermement recto-verso les pins de la carte mère. Vous pouvez d'ores et déjà observer l'oxydation imprégner le chiffon. S'y reprendre plusieurs fois jusqu'à obtention d'un résultat satisfaisant.

Si vous choisissez de partir sur un port cartouche neuf, le tutoriel s'arrête ici. Placez le nouveau connecteur sur la carte mère et remonter la console de jeu.
Pour les autres, passons a l'étape suivante : le décapage du connecteur 72 pins.

Décapage du connecteur 72 pins :

Le plus simple pour décaper le connecteur 72 pins de la Nes est de l'immerger dans le vinaigre d'alcool cristal durant quelques heures. Remuez la solution de temps en temps, cela optimise le processus de décollement de l'oxydation.

Faites sécher le connecteur, celui-ci devant être parfaitement sec avant remontage dans la console de jeu. Si vous le pouvez, essayez de relever les pins du connecteur avec une "lame/aiguille/scapel" qui se sont écrasées avec le temps (flèches rouges) ; cela améliorera grandement la lecture des cartouches de jeux.
L'alliage métallique utilisé par Nintendo dans ce connecteur est relativement très souple, les pins même relevées s'écraseront à nouveau avec le temps....

Le test du connecteur :

Remontez partiellement votre console comme sur l'image ci-dessous, sans le chariot cartouche.

Insérez un jeu dans la console. Branchez la console sur la TV et l'électricité (attention à ne pas vous électrocuter, si vous ne vous sentez pas capable, remontez complètement la console !).
Simulez le chariot cartouche en exerçant une pression constante sur la cartouche de jeu. Allumez la console, normalement vous avez l'image. Vous pouvez remonter la console.

Si rien ne s'affiche à l'écran, que votre câblage sur l'écran est correct, refaites le test avec le chariot cartouche de visser sur la carte mère.
Si vraiment rien ne s'affiche, changez de jeu, pour être sûr. Si malheureusement votre console refuse d'afficher la moindre image, il faudra envisager de partir sur un connecteur neuf. Divers sites de e-commerce vendent neuf le connecteur 72 pins de la Nes, une chance pour nous, vu la fragilité de celui-ci.

Ce tutoriel se termine, en espérant que cela a redonné une seconde jeunesse à votre console Nes.
